BM 突破物理极限：发布全球首款 0.7nm“纳米堆叠”芯片，晶体管密度翻倍

摩尔定律死了吗？IBM 说：不，它只是换了一种活法。

今日，IBM 正式宣布了一项震惊业界的突破：全球首款亚 1 纳米（Sub-1nm）芯片技术——代号 0.7nm。

这不仅仅是一个更小的数字，而是一次彻底的架构革命。IBM 通过全新的 “纳米堆叠”（Nano-stacking） 技术，证明了在原子尺度下，芯片性能仍有巨大的提升空间。

核心亮点：0.7nm 与纳米堆叠

1. 密度翻倍，性能跃升

• 晶体管数量：在指甲盖大小的芯片上，可集成近 1000 亿 个晶体管。
• 对比 2nm：密度几乎是 IBM 2021 年发布的 2nm 研究芯片的 两倍。
• 能效优势：相比早期 2nm 技术，新设计可提供高达 50% 的性能提升，或降低 70% 的能耗。

2. 架构革命：从“缩小”到“堆叠”
传统的芯片制造依赖于在二维平面上不断缩小晶体管特征尺寸（即所谓的“节点”）。但随着尺寸接近原子级别，量子效应和物理极限使得这种微缩难以为继。

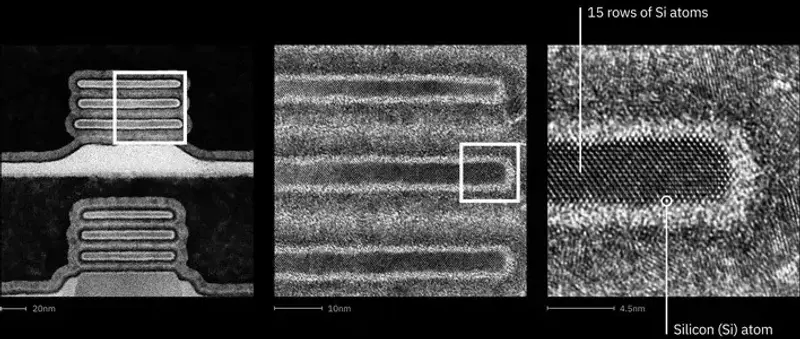

IBM 的 纳米堆叠 技术转向了 三维集成：

• 垂直构建：不再仅仅横向压缩，而是将晶体管结构垂直堆叠和交错。
• 材料灵活性：允许在堆叠的不同层使用不同的材料组合，从而独立优化每一层的性能或能效。
• 演进方向：这与行业正在探索的 CFET（互补场效应晶体管） 理念相似，但 IBM 的方案似乎代表了更进一步的演进。

3. SRAM 的重大突破

• 缓存升级：IBM 报告了约 40% 的 SRAM（静态随机存取存储器）微缩改进。
• 意义：这是十年来最大的 SRAM 微缩进步。对于依赖高带宽和大缓存的 AI 工作负载 而言，这是一个至关重要的利好消息。

现实检验：功能验证已实现，量产尚需时日

尽管“0.7nm”听起来像是一个营销术语（现代节点名称已不再直接对应物理尺寸），但 IBM 的技术突破是真实的：

• 功能验证：研究人员已成功展示了功能性 CMOS 反相器 的操作，证明该架构能执行真实计算，而非仅停留在理论模拟阶段。
• 商业化挑战：IBM 预计该技术可能在 未来五年内（约 2030-2031 年）投入生产。
• 制造难题：从实验室原型到大规模、经济可行的晶圆厂生产，中间隔着巨大的工程鸿沟。历史上，许多 IBM 的突破性技术最终由合作伙伴（如三星、GlobalFoundries 或日本的 Rapidus）实现商业化。

行业影响：三维时代的到来

IBM 的这一宣布，标志着半导体行业正式迈入 后摩尔定律时代 的核心阶段：

1. 终结平面微缩焦虑：工程师们不再需要为如何在几原子宽的通道中塞入电子而绞尽脑汁，转而通过垂直空间换取性能。
2. AI 芯片的新引擎：更高的晶体管密度和更优的 SRAM 效率，将为下一代 AI 加速器提供急需的算力与能效支持。
3. 竞争格局重塑：英特尔（18A/RibbonFET）、台积电（2nm/CFET）和三星都在探索类似路径。IBM 的率先演示，为其在专利授权和技术合作中赢得了重要筹码。
