英伟达推出定制内存 NVHBM：带宽提升30%、功耗下降15%，面向NVLink Fusion生态伙伴开放

在大模型训练与推理场景中，内存带宽早已成为制约AI芯片性能释放的核心瓶颈。英伟达近日为 NVLink Fusion 计划新增了一项关键硬件组件 NVHBM，一款深度定制的高带宽内存基底芯片，专供生态合作伙伴打造自研加速器芯片使用。

NVLink Fusion 是英伟达面向合作伙伴开放的互连技术方案，目标是把多颗独立处理器通过 NVLink 高速总线，组合成一台大型一致性计算集群，Vera Rubin NVL72 机架级加速器正是这套生态下的代表产品。而 NVHBM 的加入，补齐了整套方案里内存侧的重要一环。

NVHBM是什么，和普通 HBM4e 有什么区别

NVHBM 并非一款用来直接替代市面 HBM4e 的通用内存产品。它是英伟达联合头部内存厂商共同设计验证、仅向 NVLink Fusion 合作伙伴开放的定制化 HBM 基底芯片方案。

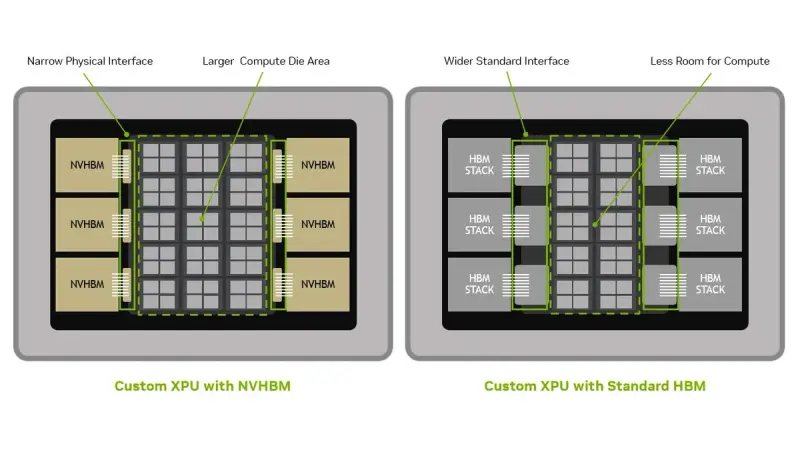

传统设计里，HBM 的内存控制器集成在主加速器芯片之上；而 NVHBM 将内存控制器搬迁至 HBM 堆栈内部的基底芯片，再对外提供一枚体积更小的定制 PHY 交由客户集成。

这种架构改动带来三大核心收益：

1. 带宽提升30%：相较于商用版 HBM4e，NVHBM 单个内存堆栈带宽最高提升 30%。对于带宽受限的AI推理、大模型KV‑缓存读写任务，可以直接拉高 token 吞吐速度。
2. 功耗降低15%：同等条件下内存堆栈功耗相比 HBM4e 下降15%。省下的功耗预算既可以给到更多计算核心，也能够在整机功耗上限不变时拉高持续运行性能。
3. 释放主芯片宝贵的硅片面积：主芯片不再需要布置大面积的内存控制器电路，空余出来的区域最多可以增加 30% 的计算单元。同时该方案也简化了先进封装当中中介层的布线复杂度，降低多芯片互连的设计难度。

对于大规模机架集群而言，带宽提升、功耗降低的收益会在数千颗芯片规模下成倍放大。原本消耗在数据搬运上的电力，就可以转而投入到模型运算当中，改善整个数据中心的能效表现。

需要注意：目前公布的带宽、功耗增益都属于方案设计指标，Vera Rubin 当前已发布的机架系统暂未搭载 NVHBM。

首个落地合作伙伴：亚马逊 Annapurna Labs

英伟达官宣亚马逊旗下 Annapurna Labs 成为 NVHBM 的首位合作方。

Annapurna Labs 的下一代 Trainium 4 AI 芯片原生搭载 NVLink Fusion 扩展接口，双方的合作预示 AWS 未来自研基础设施芯片很有可能接入 NVHBM 定制内存方案，进一步提升云端AI算力集群的性能上限。

站在产业视角来看，NVHBM 的推出意味着英伟达正在从单纯销售GPU，转向输出一整套包含高速互连总线、定制内存、封装参考方案在内的完整芯片开发工具包，吸引云厂商、大型企业基于 NVLink 生态打造自己的AI加速器，构建起一个更大的硬件同盟。
